Patch cord, patch panel, switch: τα βασικά

Τα βασικά εξαρτήματα δικτύου: patch cords και κατηγορίες CAT5e, CAT6, CAT6A, UTP ή STP, patch panels και switches σε μια καμπίνα rack.

Σύντομη απάντηση: ένα δίκτυο γραφείου ή καταστήματος χρειάζεται τρία βασικά εξαρτήματα: καλώδια (patch cords, κατηγορίας CAT6 ή CAT6A), patch panels για να οργανώνονται τα καλώδια σε ένα σημείο, και switches που συνδέουν τις συσκευές μεταξύ τους. Όλα μπαίνουν σε μια καμπίνα rack.

Τι είναι τα εξαρτήματα δικτύου

Ως Network Components, ορίζουμε όλα τα στοιχεία δικτύων, που χρειάζονται ώστε να συνδεθούν φυσικά και λογικά δύο ή περισσότερες συσκευές, καθιστούν δυνατή τη μεταφορά δεδομένων και ρεύματος από τη μια συσκευή σε μια άλλη με σκοπό τον διαμοιρασμό πόρων την ανταλλαγή πληροφοριών.

Μερικά από τα βασικά στοιχεία είναι:

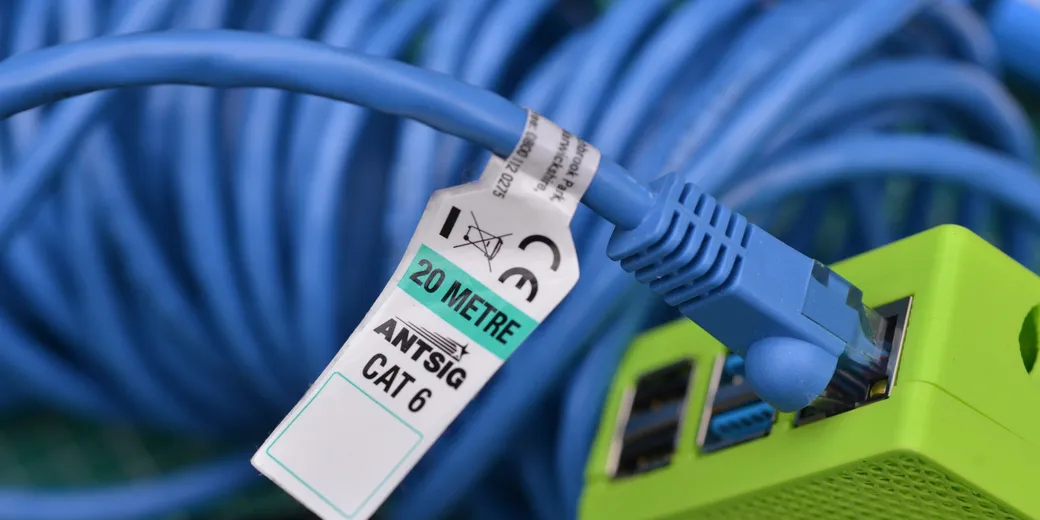

Patch Cables – Cords, ειδικά καλώδια που κάνουν “patch in”, δηλαδή συνδέουν τις συσκευές που επικοινωνούν μεταξύ τους μεταφέροντας δεδομένα (και, με PoE, τροφοδοσία) σε ταχύτητες με αποδώσεις που μετριούνται σε CAT (Cat 5, Cat 5e, Cat6, Cat 6a, Cat 7 κτλπ). Επίσης για προστασία από ηλεκτρομαγνητικές παρεμβολές (EMI) και θόρυβο υπάρχουν τα θωρακισμένα - shielded twisted pair cables (STP) και τα αθωράκιστα - unshielded twisted pair cables (UTP).

Κατηγορίες καλωδίων (CAT)

Κατηγορία Συχνότητα Ταχύτητα Απόσταση Χρήση
CAT5e 100 MHz 1 Gbps 100 m Παλαιότερες εγκαταστάσεις
CAT6 250 MHz 1 Gbps (10 Gbps έως περίπου 55 m) 100 m Γραφεία, κάμερες, Wi-Fi
CAT6A 500 MHz 10 Gbps 100 m Servers, νέες εγκαταστάσεις
CAT7 600 MHz 10 Gbps 100 m Ειδικές εφαρμογές, θωρακισμένα

Για μια νέα εγκατάσταση, το CAT6 καλύπτει τις περισσότερες ανάγκες γραφείου, ενώ το CAT6A αφήνει περιθώριο για 10 Gbps σε όλη την απόσταση. Τα patch cords CAT6 της DIGITUS είναι PoE+ ready, και τα CAT6A S-FTP έχουν πλήρη θωράκιση και περίβλημα LSZH, με χαμηλές εκπομπές καπνού σε περίπτωση φωτιάς.

Patch Panels – ειδικοί πίνακες – σημείο τερματισμού των Patch Cables το οποίο βοηθάει στην καλύτερη διαχείριση πολλών καλωδίων. Είναι απαραίτητα για τις εγκαταστάσεις δικτύων, τηλεφωνικών κέντρων, συστημάτων ασφαλείας – καμερών κτλ.

Ο μεταγωγέας δικτύου (Network Switch) είναι μία συσκευή που παρέχει σύνδεση ανάμεσα σε διαφορετικά τμήματα ενός δικτύου, παρέχοντας πλήρη αμφίδρομη επικοινωνία μεταξύ τους, ενισχύοντας την απόδοσή τους. Αυτό το πετυχαίνει κατανέμοντας τα “πακέτα” πληροφοριών που φτάνουν στις θύρες του προς τις θύρες που οδηγούν στις συσκευές που προορίζονται αυτά τα πακέτα.

Πρίζες keystone

Οι πρίζες keystone τερματίζουν τα καλώδια στον τοίχο ή στο patch panel. Οι πρίζες keystone CAT6 της DIGITUS συνδέονται χωρίς εργαλεία, με τερματισμό LSA.

PoE: ρεύμα από το καλώδιο δικτύου

Με PoE (Power over Ethernet) το ίδιο καλώδιο δικτύου μεταφέρει και την τροφοδοσία, οπότε κάμερες IP, access points Wi-Fi και τηλέφωνα VoIP δεν χρειάζονται δικό τους τροφοδοτικό. Χρειάζεται switch PoE, όπως τα switches PoE Layer 2 της DIGITUS. Επειδή έτσι όλες αυτές οι συσκευές τροφοδοτούνται από ένα σημείο, ένα UPS στο switch τις κρατά όλες σε λειτουργία στη διακοπή ρεύματος.

Πώς οργανώνονται σε μια καμπίνα

  1. Τα καλώδια από τις πρίζες καταλήγουν στο patch panel.
  2. Μικρά patch cords συνδέουν το patch panel με το switch.
  3. Το router και το firewall συνδέονται στο switch.
  4. Ένα UPS στο κάτω μέρος της καμπίνας τροφοδοτεί router, switch και καταγραφικό.

Δείτε τι μέγεθος rack χρειάζεστε και πώς επιλέγετε UPS.

Η συνεργασία με την DIGITUS

Η Tescom Hellas οδηγείται σε νέες στρατηγικές συνεργασίες, προκειμένου να καλύψει τις συνεχώς αυξανόμενες ανάγκες των πελατών της διευρύνοντας την γκάμα των προϊόντων της στον τομέα των Network Components.

Με πίστη στο όραμά μας για υποστήριξη καινοτόμων και ολοκληρωμένων λύσεων προς τον επαγγελματία, ακολουθώντας τις σύγχρονες τεχνολογικές εξελίξεις, με ιδιαίτερη χαρά ανακοινώνουμε την έναρξη της συνεργασίας της με την κορυφαία Γερμανική εταιρεία κατασκευής Network Components και Περιφερειακών, DIGITUS μέλους του Γερμανικού ομίλου ASSMANN.

Μάθετε περισσότερα για τα Network Components της Digitus εδώ.

Συνδυάστε τα Network Components της Digitus με Rack Enclosures της Lande.

Συχνές ερωτήσεις

CAT6 ή CAT6A;

CAT6 για τις περισσότερες εγκαταστάσεις γραφείου έως 1 Gbps. CAT6A όταν θέλετε 10 Gbps σε όλη την απόσταση των 100 m ή για συνδέσεις servers.

UTP ή STP;

UTP (αθωράκιστο) για τις περισσότερες εγκαταστάσεις. STP ή S-FTP (θωρακισμένο) σε χώρους με ηλεκτρομαγνητικές παρεμβολές, όπως κοντά σε κινητήρες και καλώδια ρεύματος.

Τι είναι το patch panel;

Ένα πάνελ στην καμπίνα όπου καταλήγουν τα καλώδια από τις πρίζες, ώστε οι συνδέσεις προς το switch να γίνονται με κοντά, εύκολα στη διαχείριση patch cords.
